Кто придумал Паровой двигатель - Когда Изобрели?

15 ряд ли кто-то сомневается, что одной из главных движущих сил прогресса являются человеческая лень и стремление к комфорту. Это подтверждается бесчисленными сказками, где транспорт передвигается «по щучьему велению», а у счастливчиков имеются волшебные помощники, избавляющие хозяина от необходимости сделать хоть какое-то физическое усилие. Но поскольку в реальности «само» ничего не делается, на протяжении всей истории человечества лучшие умы корпели над изобретениями, которые помогли бы воплотить эти мечты в жизнь.

Если говорить на языке физики и техники, нужно было изобрести устройство, которое смогло бы преобразовать тот или иной вид энергии в полезную механическую работу. С древнейших времен главным и основным источником энергии была мускульная сила человека и животных, а все имеющиеся технические приспособления в лучшем случае помогали использовать ее более рационально и продуктивно. Позднее люди научились применять силу ветра и воды, текущей или падающей с высоты, заставив их работать в ветряных и водяных двигателях. Однако мощность таких двигателей была невелика, и надо было осваивать более перспективные виды энергии тепловую, химическую и электрическую.

Первое известное тепловое устройство, работавшее за счет силы пара, было построено греческим ученым Архимедом в III в. до н. э. Это была пушка, один конец которой нагревали, а затем заливали туда воду. Мгновенно нагреваясь, вода превращалась в пар, который, расширяясь, выталкивал из жерла ядро. Спустя два столетия другой греческий ученый Герон Александрийский создал и описал еще одну тепловую машину полый железный шар, способный вращаться вокруг горизонтальной оси. Из закрытого котла с кипящей водой пар по трубке поступал в шар, откуда выходил наружу через изогнутые сопла, при этом шар приходил во вращение.

Пароход «Мэйфлауэр» на реке Миссисипи. 1855 г.

Полтора тысячелетия «геронов шар» был всего лишь забавной игрушкой, и только в XVI в. ученые задумались о возможности практического применения тепловой энергии. Знаменитый изобретатель Леонардо да Винчи был первым, кто предположил, что пар может выполнять полезную работу. Об этом свидетельствуют рисунки в его рукописях, изображающие цилиндр и поршень. Да Винчи утверждал, что если под поршень в цилиндр поместить воду, а сам цилиндр нагреть, то образующийся водяной пар будет расширяться, что заставит его искать выход и перемещать поршень вверх. Параллельно арабский инженер Таги аль Дин разработал проект устройства, в котором пар, направляемый на закрепленные по ободу колеса лопасти, вращал вертел. В XVII в. похожую машину построил итальянский изобретатель Джованни Бранка. Приводимое в движение паром анкерное устройство поочередно поднимало и опускало пару пестов в ступах, в результате чего можно было дробить зерно. Однако в этих прообразах паровых турбин поток пара был слишком рассеянным, в результате чего происходила значительная потеря энергии.

До конца XVII в. создаваемые паровые машины были скорее единичными техническими диковинками, поскольку экономических предпосылок для их массового использования еще не было. В 1б70-х годах французский изобретатель Дени Папен и голландский физик Христиан Гюйгенс работали над машиной, в которой поршень поднимался за счет расширения газов при взрыве пороха. В 1680 г. Папен создал вариант двигателя, в котором вместо пороха использовалась вода. Ее наливали в цилиндр под поршень, а сам цилиндр разогревали снизу, при этом образующийся пар поднимал поршень. Затем цилиндр охлаждали, и находящийся в нем пар конденсировался, снова превращаясь в воду.

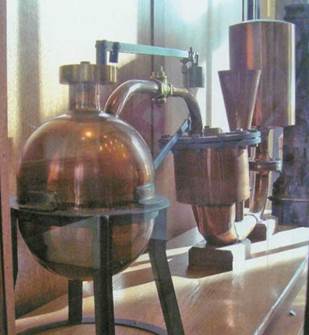

Паровой двигатель Д. Папена.

Поршень, как и в случае порохового двигателя, под действием своего веса и атмосферного давления опускался. Папен также считается изобретателем парового котла, поскольку именно он понял, что для автоматизации цикла пар должен подаваться в цилиндр извне (поэтому паровой двигатель считается двигателем внешнего сгорания: топливо, разогревающее воду сжигается вне рабочего цилиндра).

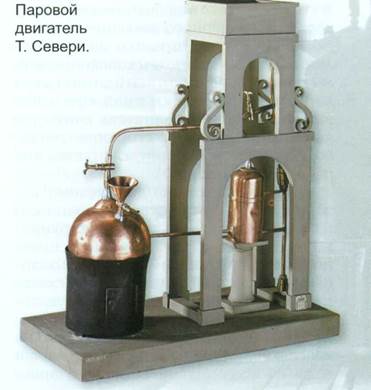

Первым паровым двигателем, который был не без успеха использован на производстве, стала сконструированная в 1698 г. английским военным инженером Томасом Севери «пожарная установка». Это устройство, самим изобретателем названное «друг рудокопа», представляло собой паровой насос, который использовался для вращения колес водяной мельницы и для откачки воды из шахт. Машина была не слишком эффективной из-за больших потерь тепла во время охлаждения контейнера и достаточно опасной в эксплуатации, поскольку из-за высокого давления пара трубопроводы и емкости двигателя нередко взрывались.

В 1712 г. английский кузнец Томас Ньюкомен продемонстрировал свой «атмосферный двигатель». Это был усовершенствованный паровой двигатель Севери, в котором рабочее давление пара удалось значительно снизить, следовательно, двигатель стал более безопасным. Пар из котла поступал в основание цилиндра и поднимал поршень.

Сколько лошадей?

Понятие лошадиной силы как единицы мощности паровой машины ввел Дж. Уатт. Но первым термин стал применять Т. Севери еще в 1698 г. При этом подход у них был разный. Севери оценивал мощность своего насоса, исходя из того, что для его работы в сутки потребуется 10 меняющихся по мере усталости лошадей. Уатт же учитывал только работающих на данный момент пару запряженных лошадей. В итоге получалось, что мощность почти одинаковых паровых машин Севери оценивал в 10 «лошадок», а Уатт только в две.

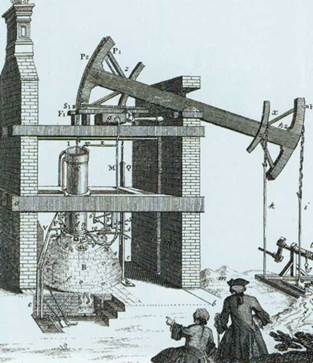

Откачка воды из угольной шахты при помощи паровой машины Т. Ньюкомена. Иллюстрация из The Universal Magazine. 1747 г.

К. Ф. фон Бреда. Потрет Джеймса Уатта. 1792 г.

При впрыскивании в цилиндр холодной воды пар конденсировался, образовывался вакуум, и под воздействием атмосферного давления поршень опускался. Этот обратный ход удалял воду из цилиндра и посредством цепи, соединенной с коромыслом, поднимал шток насоса. Именно машина Ньюкомена явилась первым паровым двигателем, с которым принято связывать начало промышленной революции в Англии. Она оказалась настолько удачной, что использовалась в Европе более 50 лет. Тем не менее в конструкцию вносились некоторые важные изменения. В частности, в 1718 г. англичанин Генри Бейтон изобрел распределительный механизм, который автоматически включал или отключал пар и впускал воду. Он же дополнил паровой котел предохранительным клапаном.

Проект первой в мире паровой машины, способной непосредственно приводить в действие любые рабочие механизмы, предложил в 1763 г. русский изобретатель Иван Иванович Ползунов, механик на Колывано-Воскресенских горнорудных заводах Алтая. Его машина представляла собой двухцилиндровый вакуумный агрегат с поршнями, соединенными цепью, перекинутой через шкив. Все действия в нем совершались автоматически. Вместо опытного образца заводское начальство потребовало сразу построить большую машину для мощной воздуходувки. Двигатель строили почти два года, и до запуска изобретатель не дожил. Машина успешно прошла испытания и была запущена в эксплуатацию. Уже через три месяца она не только оправдала затраты, но и дала прибыль. Однако через некоторое время котел дал течь, и по непонятным соображениям чинить машину не стали.

Примерно в это же время в Англии над созданием паровой машины работал шотландец Джеймс Уатт. Он занимался усовершенствованием двигателя Ньюкомена. Было ясно, что основной недостаток машины Ньюкомена состоял в попеременном нагревании и охлаждении цилиндра. Уатт предположил, что цилиндр может постоянно оставаться горячим, если до конденсации отводить пар в отдельный резервуар через трубопровод с клапаном. Более того, цилиндр может оставаться горячим, а конденсатор холодным, если снаружи их покрыть теплоизоляционным материалом. В 1768 г. он получил на свое изобретение патент, но построить машину смог только в 1776 г. Она оказалась вдвое эффективнее машины Ньюкомена.

Паровая машина Ползунова.

И. И. Ползунов.

В 1782 г. появилась созданная Уаттом первая универсальная паровая машина двойного действия. Ее крышка была оснащена сальником, который обеспечивал поршню свободное движение штока и в то же время предотвращал утечку пара из цилиндра. Пар поступал в цилиндр с двух сторон поршня попеременно, таким образом, поршень совершал с помощью пара и рабочий, и обратный ход, чего не было в прежних машинах. Уатт получил на свою «ротативную паровую машину» патент, и она начала широко применяться для приведения в действие станков и машин сначала на прядильных и ткацких фабриках, а затем и на других промышленных предприятиях.

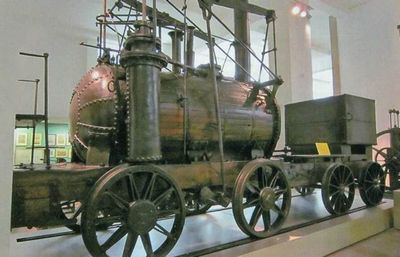

Паровоз «Пыхтящий Билли».

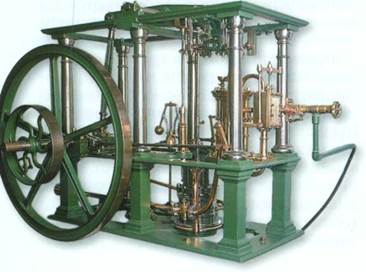

Макет паровой машины Дж. Уатта.

Помимо промышленности паровые машины прочно заняли место в сельском хозяйстве и на транспорте. Еще в 1850 г. английский изобретатель Уильям Говард использовал для пахоты локомобиль компактный передвижной паровой двигатель. В 1879 г. крестьянин Федор Блинов из Саратовской губернии построил и запатентовал первый в мире гусеничный трактор, приводимый в действие паровой машиной мощностью 20 л. с.

Первый образец автомобиля с паровым двигателем в 1769 г. испытал французский изобретатель Николя Жозе Кюньо, его творение получило известность как «малая паровая телега Кюньо». Год спустя публике представили уже «большую паровую телегу Кюньо». В 1788 г. в США было организовано пароходное сообщение по реке Делавер между городами Филадельфия и Берлингтон. Сконструированный Джоном Фитчем пароход мог принять на борт 30 пассажиров и везти их со скоростью 7-8 миль в час. А в 1804 г. Ричард Тревитик продемонстрировал первый самоходный железнодорожный локомотив на паровой тяге, построенный на металлургическом заводе Пенидаррен в Мер-тир-Тидвиле (Южный Уэльс).

Несмотря на все усилия инженеров, довольно низкий КПД паровых двигателей повысить так и не удалось, и уже к концу XIX в. с полной отдачей послужившие техническому прогрессу машины начали постепенно сдавать свои позиции. На автомобильном транспорте они уступили место двигателям внутреннего сгорания, на железной дороге и в промышленности электродвигателям. Однако в теплоэнергетике и на отдельных видах транспорта паровые машины (в особенности паровые турбины) по-прежнему используются достаточно широко.

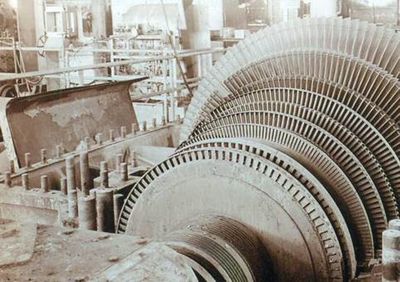

Паровая турбина сталелитейного завода.
