Кто придумал Рентгенография - Когда Изобрели?

Если не повезло оказаться в травматологическом пункте, то обязательное исследование, которое назначит доктор, рентгенологическое. В рентген-кабинете придется лечь на кушетку или встать около специального экрана, потом непонятный аппарат, нацеленный на поврежденную руку или ногу, коротко и сильно загудит и через несколько минут врач-рентгенолог отдаст черные снимки, на которых видны четкие белые контуры костей. А травматолог благодаря этим снимкам поймет, есть ли перелом, и если да, то какова его локализация, есть ли смещение и нужна операция или хватит простого гипса.

Исключительно несложная процедура, правда? Глядя на рентгеновские снимки, мы даже не задумываемся, а каким образом получается изображение того, что скрыто под плотным покровом кожи и мышц. И уж конечно, занятые собственным недомоганием, мы не представляем, в какой мере изобретение рентгеноскопии облегчило жизнь больным и лечащим их врачам. Ведь раньше в распоряжении докторов были самые примитивные методы диагностики и практически никакого инструментария простая трубка стетоскопа, изобретенного в XIX в., уже была колоссальным прорывом.



Рентгенография Кто и когда придумал



Э. Боард. Изобретатель стетоскопа Рене Лаэннек выслушивает больного. Начало XX в.



Рентгенография Кто и когда придумал

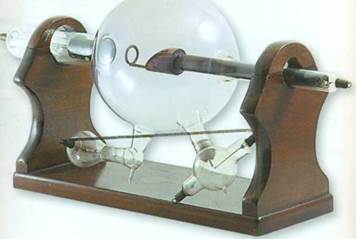

Вакуумная рентгеновская трубка.

Врач при осмотре больного полагался исключительно на его описание собственных ощущений, на свой опыт, а также на удачу. Где болит? А какого характера эта боль острая или тупая, пульсирующая или постоянная? Что вы чувствуете, когда пытаетесь встать и пройтись?.. Вопросы, ответы, проверка пульса, рефлексов, прощупывание брюшной полости безусловно, у хорошего врача были способы разобраться в том, что происходит в организме пациента. Но знать наверняка он не мог. Сместился ли отломок кости при переломе? Может быть, жалующийся на боль в животе ребенок проглотил какой-то предмет? У пациента всего лишь гастрит или уже начинающаяся опасная язва? Заглянуть внутрь человеческого организма можно было только при операции или, при печальном исходе событий, во время вскрытия... И даже в самых смелых мечтах медики прошлых веков не представляли, что когда-нибудь будет изобретен прибор, который позволит увидеть скрытое, не травмируя при этом больного. Такой чудо-прибор появился благодаря немецкому физику Вильгельму Рентгену, вовсе не помышлявшему о том, чтобы осчастливить врачей и больных. Будучи физиком-экспериментатором, Рентген изучал свойства кристаллов, исследовал явление магнетизма. В 1895 г. Рентген заведовал кафедрой физики в университете Вюрцбурга и занимался лабораторными исследованиями электрического разряда в стеклянных вакуумных трубках.



Рентгенография Кто и когда придумал



Н. Роквелл. Визит к сельскому доктору. 1947 г.

Над этим до Рентгена уже работали многие физики. Француз Антуан Филибер Массон заметил, что высоковольтный разряд между электродами в стеклянной трубке, содержащей газ при очень низком давлении, вызывает красноватое свечение. Английский физик Уильям Крукс продолжил опыт Массона: он добился еще большего разрежения газа внутри трубки и обнаружил, что свечение исчезло, а стенки стеклянной трубки флуоресцируют зеленоватым светом. Крукс предположил, что флуоресценцию вызывают лучи, испускаемые отрицательным электродом, когда ударяются о стеклянные стенки. Так как отрицательный электрод называется катодом, это испускаемое стенками излучение стали именовать катодными лучами. Вакуумная трубка, разработанная Круксом, получила его имя. Немецкий физик Филипп фон Ленард своими опытами доказал, что катодные лучи могут проникать сквозь окошко в трубке Крукса, затянутое тонкой алюминиевой фольгой (это окошко было названо окошком Ленарда), и ионизовать воздух в непосредственной близости от окошка.

Вильгельм Рентген повторял некоторые из экспериментов фон Ленарда. В его опытах исходящие из окошка катодные лучи вызвали флуоресценцию экрана, покрытого цианоплатинитом бария. Во время этих опытов и было сделано грандиозное открытие. Дата его известна точно 8 ноября 1895 г. Рентген в подробностях рассказал о событиях этого дня в интервью, которое дал через некоторое время после открытия.

«Я работал с круксовской трубкой (без окошка Ленарда), завернутой в черную бумагу. Кусок картона, покрытый платино-цианистым барием, лежал тут же на столе. Я пропустил через трубку ток и заметил свечение экрана. Явление такого рода может зависеть только от действия на экран лучей какого-либо света. Но так как трубка была старательно уложена и завернута в черную бумагу, абсолютно не пропускающую известные нам до сих пор световые лучи, даже электрической дуги, то я вынужден был предположить, что действие на флуоресцирующий экран должно непременно исходить от самой круксовской трубки и ни от чего больше, в чем я скоро и убедился.



Рентгенография Кто и когда придумал



В. Рентген. 1900 г.

Я увидел, что из трубки выходят лучи, которые производят люминесценцию на экране. Я повторял опыт бесчисленное количество раз, на разных расстояниях и всегда получал один и тот же результат. Экран люминесцировал и вблизи трубки, и на расстоянии 2 м. Вначале я думал, что имею дело с новым родом света, но впоследствии убедился, что это не так, поскольку новые лучи не отражаются и не преломляются». На вопрос интервьюера, могут ли эти лучи быть электричеством, Рентген ответил отрицательно: «Я убежден в существовании каких-то новых лучей. Я стараюсь изучить их свойства. Прежде всего, мне удалось констатировать, что этим лучам присуща необыкновенная, до сих пор еще не известная сила проникновения сквозь плотные тела. Они проходят с одинаковой легкостью как через бумагу, сукно, дерево, так и через некоторые металлы, причем толщина предмета в известных пределах не играет никакой роли».

Рентген назвал неизвестные лучи Х-лучами. И до конца жизни он настаивал именно на этом названии, отрицая другое, быстро распространившееся, «рентгеновские лучи».

Исследуя новое явление, Рентген заметил интересную вещь: когда он помещал между разрядной трубкой и флуоресцирующим экраном свою руку, то ее кости отбрасывали на экран тень, которую окружала более светлая тень от мягких тканей. Следующим открытием стало то, что Х-лучи вызывают не только свечение экрана, но и потемнение фотопластинок те места, на которые попали лучи, после проявки становятся темными, а там, где лучи не прошли, остается светлое изображение.



Рентгенография Кто и когда придумал



Рентгеновский снимок кисти, который был получен в процессе первой публичной демонстрации изобретения В. Рентгена.



Рентгенография Кто и когда придумал



В кабинете врача-рентгенолога. 1940 г.

Соединение этих двух наблюдений и подарило человечеству рентгенографию, которая быстро получила самое широкое распространение. Например, в России первый рентгеновский снимок был выполнен всего через год после открытия Рентгена, в 1896 г.

Рентгенография до сих пор остается одним из важнейших методов медицинской диагностики, особенно в травматологии. Также с помощью рентгена можно увидеть внутренние органы человека, их положение, форму, тонус, т. е. рентгенография помогает определить заболевания органов брюшной полости и грудной клетки: различные опухоли, язвы, воспаления.

Рентгеновские лучи не только помогают диагностировать они используются и в собственно лечении. Лучевая терапия одно из оружий врачей-онкологов, эффективное при некоторых видах раковых опухолей. В 1901 г. французские дерматологи Эрнест Бенье и Генри Данло впервые применили рентгеновские лучи в лечебных целях и обнаружили, что из- лучение убийственно действует на молодые, растущие, активно размножающиеся клетки. Поскольку такие характеристики свойственны клеткам злокачественных опухолей, было сделано предположение, что в онкологии рентгеновское излучение может стать хорошей альтернативой хирургическому скальпелю. Лучевая диагностика требует тщательного и тонкого расчета, ведь действию рентгеновских лучей подвергаются также и здоровые ткани и органы. Поэтому нужны точно выверенные дозы излучения, которые уничтожат опухоль, но при этом не навредят не затронутым болезнью частям организма. Передозировка может привести к тяжелым последствиям лучевой болезни и другим осложнениям (в художественной литературе это описано в романе А. И. Солженицына «Раковый корпус»). Лучевая терапия назначается индивидуально, в зависимости от вида опухоли и ее радиочувствительности, т. е. восприимчивости к действию рентгеновских лучей.

Рентгенография активно применяется в стоматологии. Прежде чем удалить зуб, врач обязательно сделает снимок только так он может понять, каков корень у зуба и в каком состоянии, не повредит ли он при удалении соседние зубы.

Рентгеновская установка в сочетании с компьютерной системой восстановления изображений дала жизнь еще более прогрессивному методу исследования рентгеновской компьютерной томографии (сокращенно КТ). Этот метод был разработан в 1972 г. британскими физиками Годфри Хаунсфилдом и Алланом Кормаком.



Рентгенография Кто и когда придумал



Женщина, получившая лучевую болезнь после атомной бомбардировки Японии. На коже лучевые ожоги.



Рентгенография Кто и когда придумал

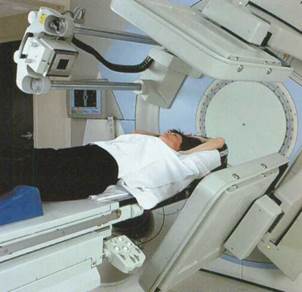

Процедура лучевой терапии.

Если обычный рентгеновский снимок это одно фронтальное двухмерное изображение, то снимки, полученные при помощи компьютерного томографа, представляют собой как бы поперечные срезы тканей, похожие на изображения в анатомическом атласе. В компьютерном томографе узкий пучок рентгеновских лучей направляется сквозь объект (в данном случае тело человека) и улавливается несколькими рентгеновскими детекторами. Во время сканирования исследуются тонкие слои тела. Этот процесс повторяют, производят серию последовательных измерений, потом их обрабатывают, собирая все данные воедино, и так получают изображение поперечного среза. Для пациента это выглядит следующим образом: он ложится на стол, вокруг которого находится вращающееся кольцо. На кольце с одной стороны рентгеновская трубка, с другой воспринимающая аппаратура, детекторы. Делая один оборот, кольцо получает один срез исследуемого органа; с каждым новым оборотом кольцо смещается вдоль тела. Компьютерный томограф безопаснее рентгеновского аппарата, поскольку пациент получает значительно меньшую дозу облучения.

Рентгенография не стала панацеей от всех бед, она лишь помощник врачу, и чем опытнее и внимательнее врач-диагност, тем больше информации может дать ему простой черно-белый снимок, изображающий то, что не видно обычному человеческому глазу.



Рентгенография Кто и когда придумал

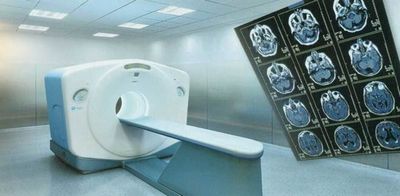

Компьютерный томограф и снимок головного мозга, полученный после КТ-исследования.

Флюорография, которую наверняка хоть раз в жизни делал каждый человек, представляет собой фотографирование рентгеновского изображения, которое появляется на флюоресцирующем экране. Флюорография по сравнению с традиционным рентгенографическим исследованием создает меньшую лучевую нагрузку на организм. Кроме того, флюорография дешевле и быстрее, поэтому ее применяют в тех случаях, когда нужно за короткое время обследовать много человек например, для выявления случаев туберкулеза.
